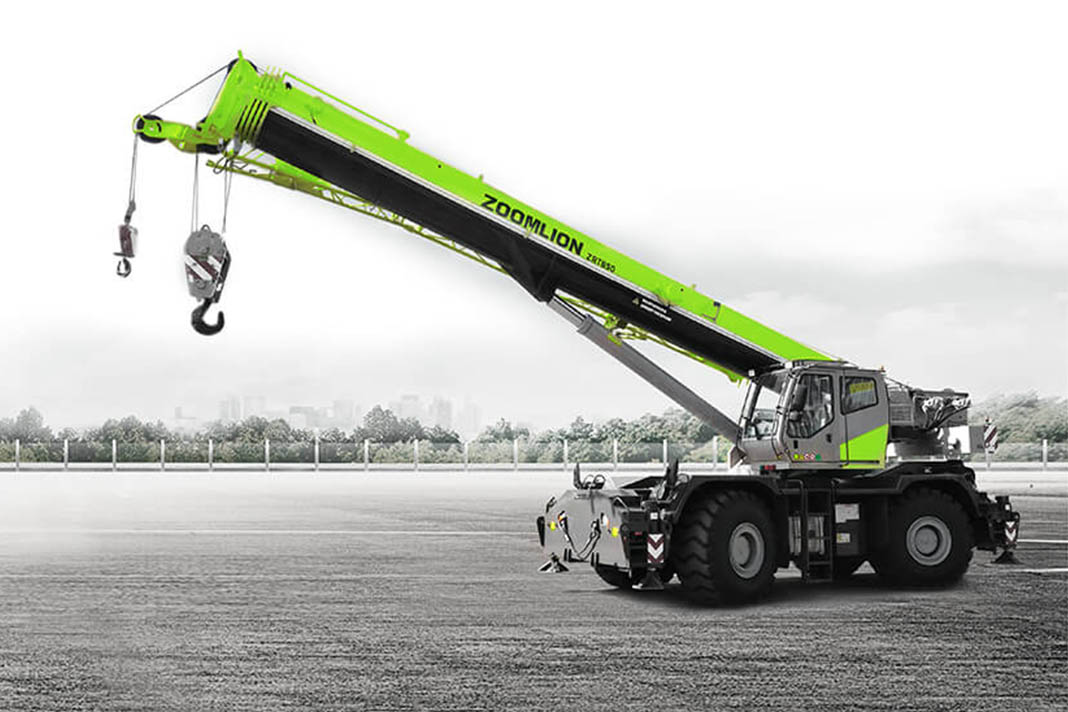

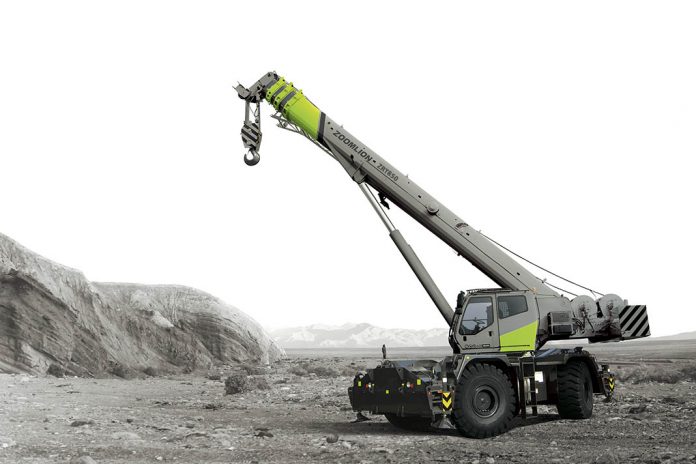

Zoomlion ZRT850 qisqa bazali g'ildirakli shassiga o'rnatilgan Zoomlion стреловой samoxodny kreyni keng iz, qisqa baza, a'lo barqarorlik, kichik aylanish radiusi, 360 graduslik doiraviy ishlash zonasi bilan ajralib turadi. Ushbu kran tor sharoitlarda g'ildiraklarda ishlashi mumkin, shuningdek, yuk bilan harakatlana oladi.

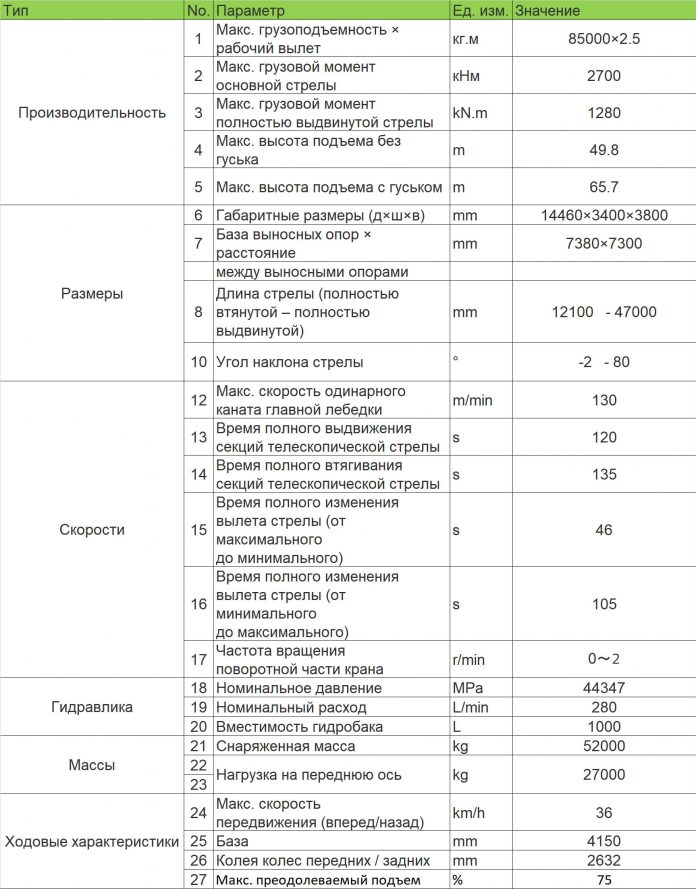

Asosiy xususiyatlar

Ushbu kran qurilish maydonchalari, neft konlari, omborlar, yuk hovlilari, moddiy-texnika ta'minoti bazalari va boshqa joylarda yuk tushirish-ko'tarish ishlari va qisqa masofalarga harakatlanish uchun keng qo'llaniladi.
Kran quyidagilardan tashkil topgan:

1. kran ustki qismi (kran nadstroykasi)
2. qisqa bazali shassi, quvvat blokini o'z ichiga oladi,
3. transmissiya,
4. osma qismi,
5. rul boshqaruvi tizimi,
6. tormoz tizimi,
7. ko'tarish mexanizmi,
8. strela ko'tarish mexanizmi,
9. aylantirish mexanizmi,
10. strelya va gusek (bosh strela),
11. aylanadigan platforma,
12. rama,
13. tayanchlar (oporalar),
14. gidravlik tizim,
15. elektr tizimi,
16. kran mashinistining kabinasi va boshqalar.

Kran ustki qismi

Strelya

Strelya yuqori mustahkamlikdagi po'latdan yasalgan, U-shaklidagi profilli besh bo'limdan iborat. Strelyani teleskopik tarzda yoyish mexanizmi ikkita gidrotsilindr va ikkita tortish va cho'zish arqonlari to'plamidan iborat. Gidrotsilindrda muvozanat valfi o'rnatilgan. Strelya boshida 6 ta blok o'rnatilgan.

Arqon katlami sonini o'zgartirish payg'asini olmasdan amalga oshirish mumkin. Strelya boshiga bitta blok o'rnatilishi mumkin.

• Strelyaning to'liq yig'ilgan uzunligi: 12100 mm
• Strelyaning to'liq yoyilgan uzunligi: 47000 mm
• Teleskopik strelya bo'limlarini to'liq yoyish vaqti: 120 s

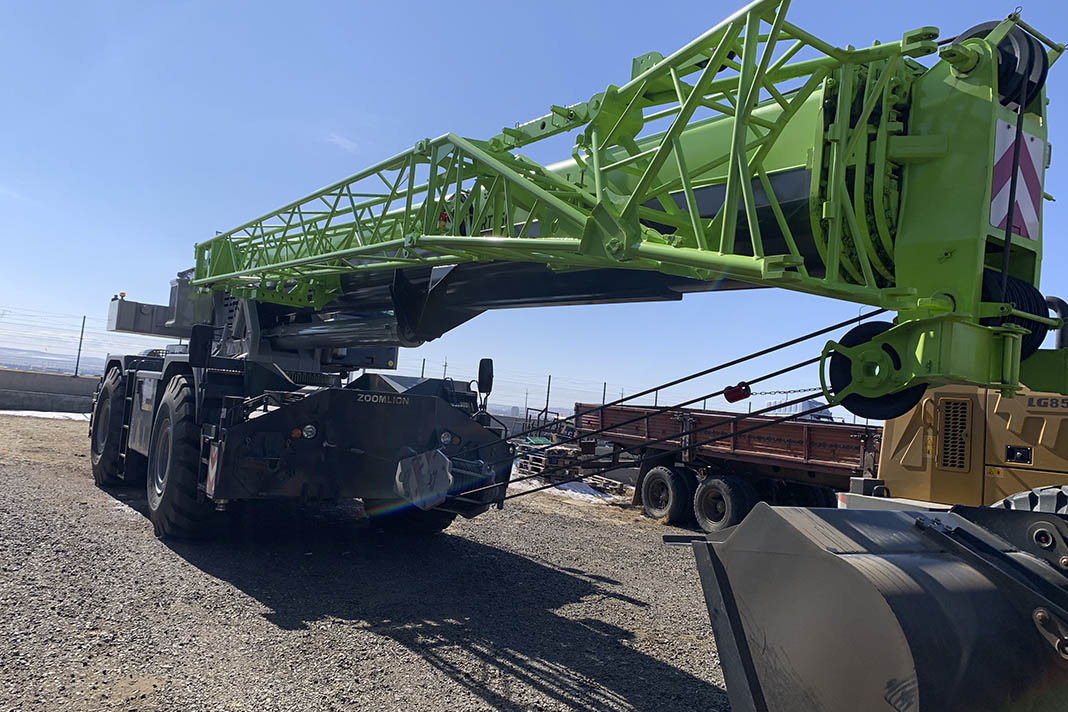

Gusek (Bosh strela)

Ushbu kran ikkita gusek bo'limi bilan jihozlangan. Gusek bo'limlari panjarali konstruksiyaga ega. Ikkinchi gusek bo'limi birinchi bo'limdan chiqarilishi mumkin. Tashish holatida butun gusek tashish holatiga qaytariladi va strelya yoniga mahkamlanadi. Gusek boshida bitta blok o'rnatilgan.

• Gusekni o'rnatish burchagi: 0°, 15° va 30°
• Gusek uzunligi: 9,5 m / 16 m

Strelyani ko'tarish mexanizmi

Old tomonda joylashgan, ikki tomonlama muvozanat valfiga ega bitta gidrotsilindr qo'llaniladi.

• Strelya ningqi burchagi: -1° dan 80° gacha
• Strelya uchishini to'liq o'zgartirish vaqti (-1° dan 80° gacha): 46 s.

Ko'tarish mexanizmi

Asosiy va yordamchi lebedkalar

Asosiy va yordamchi lebedkalar bir xil qismlar bilan jihozlangan. Yuklarni ko'tarish va tushirish lebedka barabani orqali amalga oshiriladi, u planetary reduktor orqali sozlanadigan aksial-porshenli gidromotor tomonidan harakatga keltiriladi.

Arqon

O'ralmaydigan arqon qo'llaniladi.

• Bitta arqondagi maksimal tortishish kuchi: 6500 kg
• Bitta arqonning maksimal tezligi: 130 m/min (arqonning to'rtinchi qatlamida)
• Arqon diametri: Φ20 mm
• Asosiy lebedka arqon uzunligi: 260 m
• Yordamchi lebedka arqon uzunligi: 140 m

Kruk osmalari

70 t yuk ko'tarish quvvatiga ega asosiy kruk osması: – 6 blokli, aylanadigan krukom va yukning krukdan ajralib ketishining oldini oluvchi qurilmaga ega. Aylanadigan platforma oldidagi ramaga mahkamlangan.

6 t yuk ko'tarish quvvatiga ega yordamchi kruk osması: – aylanadigan krukom va yukning krukdan ajralib ketishining oldini oluvchi qurilmaga ega. Strelya boshidagi bitta blok yoki gusek bilan ishlash uchun mo'ljallangan. Ramadagi trubada saqlanadi.

85 t yuk ko'tarish quvvatiga ega kruk osması (qo'shimcha uskuna): – 6 blokli, aylanadigan krukom va yukning krukdan ajralib ketishining oldini oluvchi qurilmaga ega. Aylanadigan platforma oldidagi ramaga mahkamlangan.

Aylantirish mexanizmi

Gidromotor, planetary reduktor, kichik tishli va aylanma tayanch qurilmasi va boshqalardan tashkil topgan. Gidromotor planetary reduktor orqali kichik tishlini harakatga keltiradi, natijada aylanadigan platformadagi aylanma tayanchning tashqi tishli venesi ramadagi ichki tishli venesga nisbatan aylanadi va platforma 360° lik aylana zonada aylanadi. Gidravlik boshqaruvi bilan normal yopiq turdagi tormoz qo'llaniladi, tormozsizlantirish funktsiyasiga ega va platformani aylanishini bloklash gidravlik qurilmasidan foydalanadi.

• Kranning aylanadigan qismining aylanish tezligi: 0 – 2 ayl/min.

Aylanadigan platforma

Aylanadigan platforma po'lat varag'lardan (devorlardan) yasalgan metallkonstruksiyadir.

Gidravlik tizim

Yog 'nasoslari

Quvvat olish qutisi yonida o'rnatilgan qo'shma o'zgaruvchan ishlab chiqarish nasosi strelyani teleskopik tarzda yoyish, strelyani ko'tarish, ko'tarish mexanizmi, platformani aylanishini bloklash qurilmasi va servo ta'sirli yog 'etkazib berish uchun mo'ljallangan. O'zgaruvchan ishlab chiqarish nasosining orqasida ketma-ket ulangan tishli nasos tayanchlar, tormoz tizimi, radiator, transformator va konditsioner ishlashi uchun mo'ljallangan.

Dvigatel yonida o'rnatilgan tishli nasos aylantirish mexanizmi va rul boshqaruvi tizimini ishlashi uchun mo'ljallangan.

Gidravlik taqsimlagichlar

Klapandan keyin bosim kompensatsiyasi bilan gidravlik boshqaruvi bilan to'rt bo'limli yo'naltiruvchi taqsimlagich qo'llaniladi.

Quvurlar

Qaytish magistralida havoni sovutish bilan yog 'sovutgich o'rnatilgan, u elektr motor tomonidan harakatga keltiriladi. Gidravlik quvurlarda bosim o'lchash uchun teshiklar mavjud, bosim qiymatlari asboblar panelida ko'rsatiladi.

Gidravlik bak

Sig'im: 1000 l

Filtrlarr

Tayanchlar, boshqaruv tizimi, konditsioner, tormoz tizimi yog 'magistralida yuqori bosim filtri o'rnatilgan, uning filtr aniqligi 10µ. Gidravlik bakda ikkita qaytish magistrali filtri o'rnatilgan, uning filtr aniqligi 12µ.

Boshqaruv organlari

Kran operatsiyalarini boshqarish kran mashinistining o'tiradigan joyining ikkala tomonida joylashgan ikkita tutqich orqali amalga oshiriladi (bu ISO standartiga mos keladi). Chap tutqich aylantirish mexanizmi va yordamchi lebedkani boshqaradi. O'ng tutqich strelyani ko'tarish mexanizmi va asosiy lebedkani boshqaradi. Kran operatsiyalarini birlashtirishga ruxsat beriladi.

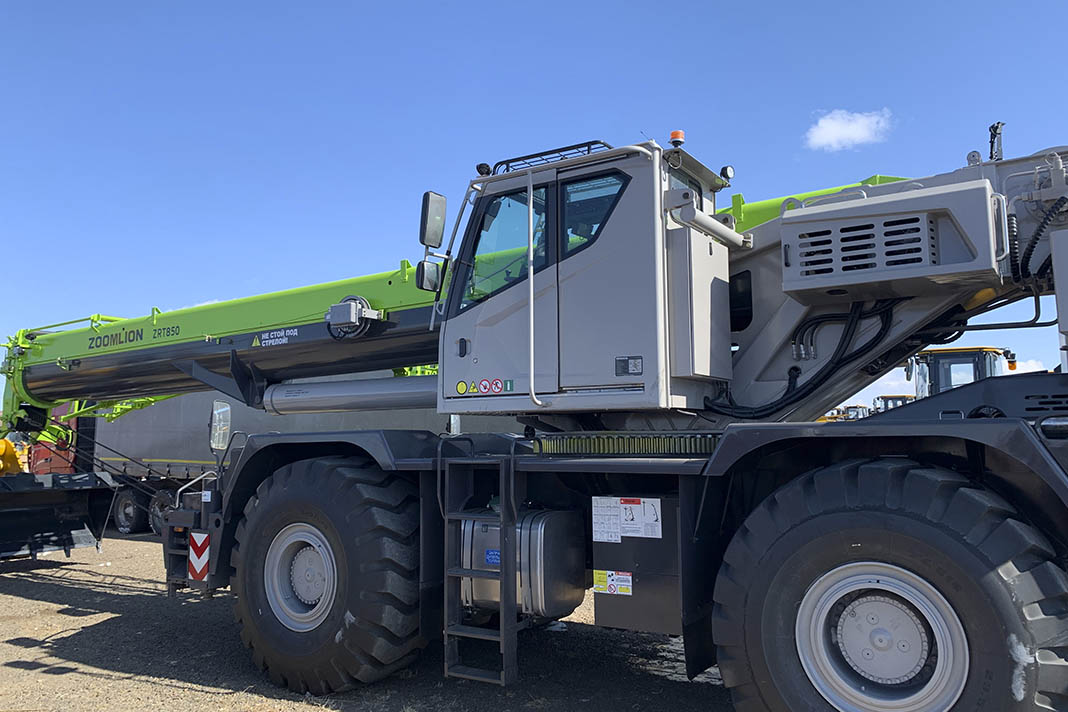

Kran mashinistining kabinasi

Zoomlion ZRT850 kranini harakatlantirish va kran operatsiyalarini bajarish uchun boshqarish kran mashinistining kabinasidan amalga oshiriladi. Ushbu kran chap tomonda rul boshqaruviga ega bir o'rinli kabina bilan jihozlangan. Kran EATON (Ji’ning) gidravlik rul mexanizmi, Yuxin (He’nan) avtomobil konditsioneri va Jingwei (Pekin) havo isitgichidan foydalanadi. Chiqarilgan chiqindilar Evropa ekologik standartlari talablariga javob beradi.
O'tiradigan joyning ikkala tomonida boshqaruv pultlari o'rnatilgan. Chap boshqaruv pultini kabinaga kirish va chiqish qulayligi uchun aylantirish mumkin. Mexanizmlarni boshqarish organlarining joylashishi va harakat yo'nalishi ASME B30.5-2007 va ISO talablariga mos keladi. Kabina o'lchamlari:

• Uzunlik: 1810 ± 5 mm
• Kenglik: 1050± 5 mm
• Balandlik: 1710 ± 5 mm

Yuk momenti cheklagichi (YMC)

Haqiqiy yuk momenti nominalga yaqinlashganda, YMC ovoz va yorug'lik signallari bilan signal beradi. Haqiqiy yuk momenti nominalga etganda, YMC yuk momentini oshiradigan xavfli operatsiyalarni bajarishni ta'qiqlaydi. YMC tarkibiga tor sharoitlarda ishlashda ish zonasi cheklanishiga imkon beruvchi koordinata himoyasi kiradi (ishchi uchish, strelya ningqi burchagi, ko'tarish balandligi, platformaning aylanish burchagi).

YMC displeyida quyidagilar ko'rsatiladi:

• strelya ningqi burchagi yoki haqiqiy yuk momentining nominalga foiz nisbati;
• strelya uzunligi yoki standart bo'yicha kruk osmasining vazni;
• haqiqiy ishchi uchish yoki platformaning aylanish burchagi;
• Haqiqiy yuk ko'tarish quvvati;
• Maksimal yuk ko'tarish quvvati;
• gusekni o'rnatish burchagi yoki arqon katlami soni;
• strelyaning holati;
• tayanchlarning holati (tayanchlar to'liq chiqarilgan, yarmiga chiqarilgan, to'liq tortilgan) yoki g'ildiraklarda ishlash;
• ustun diagrammasi.

Ustun diagrammasida haqiqiy yuk momentining nominalga foiz nisbati yoki gidravlik tizimdagi ish bosimi ko'rsatiladi.

Tayanchlar (Oporalar)

Tayanch konturi H-shakliga ega. 4 ta tayanch gidravlikdir. Kabinadan tayanchlarni sinxron ravishda chiqarish (tortish) va alohida tayanchni chiqarish (tortish) amalga oshirilishi mumkin. Har bir kranni osish gidrotsilindrida ikki tomonlama gidravlik qulf o'rnatilgan, bu kran ishlashi va harakatlanish paytida tayanchni xavfsiz bloklashni ta'minlaydi. Tayanchlarning ko'ndalang nurlari to'g'ridan-to'g'ri ramaga payvandlangan. Har bir tayanchning uchta holati mavjud: to'liq chiqarilgan, yarmiga chiqarilgan va to'liq tortilgan.

Tayanchlar bazasi: 7380 mm.

Tayanchlar orasidagi masofa:

• Tayanchlar to'liq chiqarilganda: 7300 mm;
• Tayanchlar yarmiga chiqarilganda: 5100 mm;
• Tayanchlar to'liq tortilganda: 2900 mm.

Shassi

Turi

Orqada dvigatel joylashgan, chap tomonda rul boshqaruviga ega. G'ildirak formulasi: 4 × 2 va 4 × 4

Rama

Yuqori mustahkamlikdagi po'latdan yasalgan qutili kesimli payvandlangan rama.

Dvigatel

Dvigatel modeli

Dizel DVS QSB6.7

Dvigatel turi

4-taktli, 6-silindrli, to'g'ridan-to'g'ri yonilg'i injektsiyasi, suv bilan sovutiladigan va turbo zaryadlovchi dizel dvigatel

Dvigatel xususiyatlari

Maksimal quvvat: 194 kVt 2400 ayl/min da.

Maksimal aylantirish momenti: 990 Nm 1500 ayl/min da.

Transmissiya

Elektr boshqaruvi bilan avtomatik gidravlik uzatmalar qutisi, ikkita haydash rejimiga ega: ikkita g'ildirakka haydash va to'rt g'ildirakka haydash. Bir nechta oldinga uzatmalar va orqaga uzatmalar mavjud. Uzatmalarni almashtirish debriyaj chiqarilmasdan (yuk ostida) elektr-gidravlik usulda amalga oshiriladi. Avtomatik bloklash tizimi qo'llaniladi.

Ish gidronasosi va rul boshqaruvi tizimi nasosi quvvatni to'g'ridan-to'g'ri uzatmalar qutisidan oladi.

Moslar

Old mos

Old mos boshqariladigan va etakchi, planetary reduktor va tormoz bilan, rama bilan qattiq bog'langan.

Orqa mos

Orqa mos boshqariladigan va etakchi, to'liq tushirilgan yarim o'qlar, planetary reduktor va tormoz bilan.

Rul boshqaruvi tizimi

To'liq gidravlik rul mexanizmi qo'llaniladi. Rul g'ildiragi kranni burilishini amalga oshirish uchun boshqariladigan etakchi mos gidrotsilindrini boshqaradi.

To'rt ta burilish rejimi mavjud:

• ikkita old g'ildirakni burish;
• ikkita orqa g'ildirakni burish;
• old va orqa g'ildiraklarni qarama-qarshi yo'nalishlarda burish;
• to'rt g'ildirakni bir yo'nalishda burish (qisqichbaqa rejimi).

Osma qismlari

Old mos osması: Old mos qattiq mos, rama bilan to'g'ridan-to'g'ri bog'langan.

Orqa mos osması: Tebranuvchi o'q + osma gidrotsilindri.

Tormoz tizimi

Ishchi tormoz

To'rt g'ildirak markazlariga ta'sir etadigan diskli tormozlar, gidravlik boshqaruvi bilan.

Qo'l tormozi

Bahor yopish va gidravlik blokdan chiqarish bilan, old mosning kirish valiga o'rnatilgan.

Elektr tizimi

Quvvat manbai: 24 V doimiy tok. 2 ta akkumulyator batareyasi: 12V, 120 Ah.

Yoqilg'i baki

Sig'im: 300 l

Shinalar

Shina o'lchami: 29.5-25-34PR

Xavfsizlik qurilmalari

• Yuk momenti cheklagichi;
• Aylanadigan signal lampasi va ovoz signali;
• Kruk ko'tarish balandligi cheklagichi;
• Arqon o'ralishi cheklagichi;
• Muvozanat valflari;
• Gidravlik qulflar;
• Xavfsizlik gidravlik klapanlari;
• Aylantirish mexanizmi tormozi;
• Platformani aylanishini bloklash qurilmasi;
• Strelya ningqi burchagi ko'rsatkichi;
• Tayanchlar mahkamlagichlari;
• Favqulodda to'xtash tugmasi;
• Lebedka barabanining aylanish tezligi induktori
