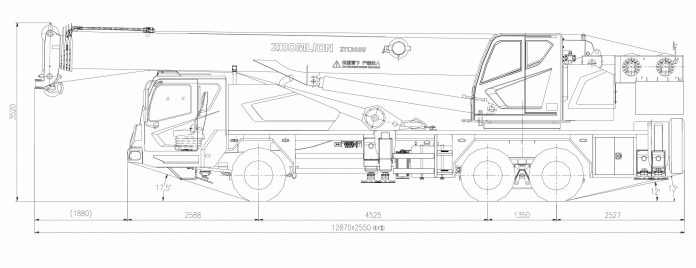

Zoomlion ZTC300V552.1T/27E avtokrani 2021 yilgi yangilik hisoblanadi. Ushbu kranning maksimal yuk ko'tarish quvvati 30 tonna. Yangi avlod XTC300 avtokrani o'zining Zoomlion shassisi etkazib beriladi. Hozirgi kunda u Rossiya Federatsiyasi hududida sotuvga chiqarilgan.

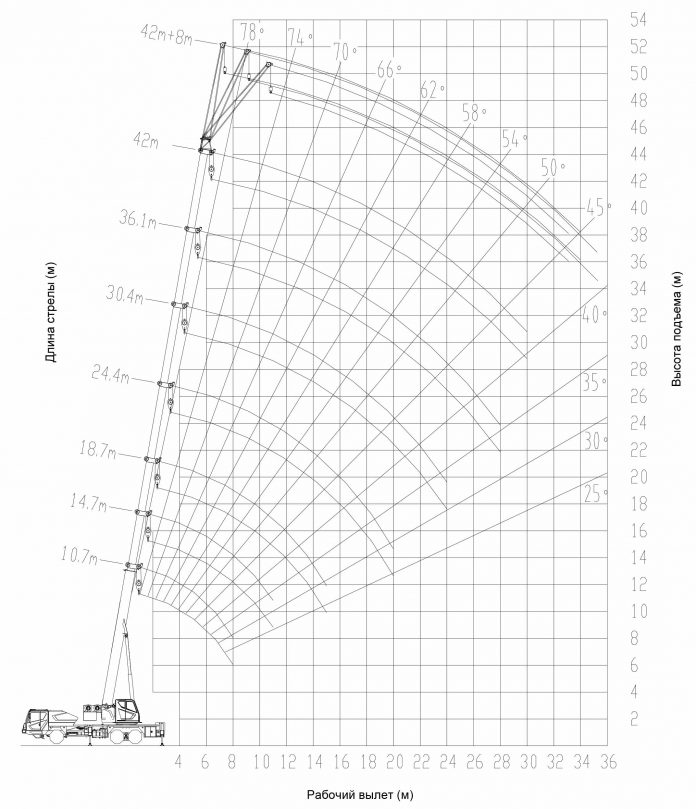

Strelya va strelyani teleskopik yoyish mexanizmi

Ushbu kranniнг teleskopik strelyasi qutili konstruksiyaga ega, besh bo'limdan iborat U-shaklidagi profilli, past qotishmalı yuqori mustahkamlikdagi po'lat varag'laridan yasalgan va yaxshi egilish mustahkamligi, yuqori yuk ko'tarish qobiliyati, kichik vazn, katta yon qattiqlik va strelya bo'limlari boshida kichik deformatsiya bilan ajralib turadi.

O'rnatilgan slayderlarni qo'llash va konstruksiyani takomillashtirish orqali strelyaning o'z vazni kamayadi va strelya bo'limlaridagi kuchlarning taqsimlanishi yanada bir xil bo'ladi, bu kuchlarning notekis taqsimlanishi tufayli strelyaning deformatsiyasining oldini oladi. Bundan tashqari, qo'shni strelya bo'limlari orasidagi bo'shliqni sozlash va strelyaning egilishining oldini olish mumkin.

Strelya bo'limlarini yoyish va tortish ikkita teleskopik gidrotsilindr, yoyish arqonlari va tortish arqonlari yordamida amalga oshiriladi. Ikkinchi strelya bo'limi Teleskopik I gidrotsilindri tomonidan yoyiladi va tortiladi. Uchinchi, to'rtinchi va beshinchi strelya bo'limlari Teleskopik II gidrotsilindri yordamida yoyish va tortish arqonlari bilan sinxron ravishda yoyiladi va tortiladi. Strelyani teleskopik yoyish mexanizmi ixcham konstruksiya va ishonchli ishlashi bilan ajralib turadi.

Har bir teleskopik gidrotsilindrda muvozanat valfi o'rnatilgan.

Gusek (Bosh strela)

Ushbu kran bitta gusek bilan jihozlangan bo'lib, u panjarali konstruksiyaga ega. Gusek ishlatilmayotganda, u strelya yoniga paxmoqlar bilan o'rnatilgan. Gusekni o'rnatishning uchta burchagi mavjud:

• 0° ,
• 15°,
• 30°.

Gusekni o'rnatish burchagini o'zgartirish paxmoqlar va sozlash plastinkasi yordamida amalga oshiriladi, bu qulaylikni ta'minlaydi.

Aylanadigan platforma

Profilli po'latdan yasalgan. Aylanadigan platformani optimal loyihalash strelya va strelyani ko'tarish mexanizmining o'q-mexanizm joylashuvini va kuchlarning taqsimlanishini yanada oqilona qiladi. Aylanadigan platforma shuningdek, o'ziga xos konstruksiya va chiroyli shakli bilan ajralib turadi.

Strelya boshidagi bitta blok

Strelya boshidagi bitta blok ishlatilmayotganda, u bosh strelya bo'limi boshining yon tomoniga o'qlar bilan o'rnatilgan. Strelya boshidagi bitta blokdan foydalanish talab qilinganda, uni o'q atrofida ish holatiga aylantirish mumkin. Strelya yordamida engil yuk ko'tarilganda, strelya boshidagi bitta blokdan foydalanish ko'tarish tezligini oshirish va ish samaradorligini oshirish imkonini beradi.

Strelyani ko'tarish mexanizmi

Old tomonda o'rnatilgan bitta gidrotsilindr qo'llaniladi.

Strelya ningqi burchagi: -2° dan 80° gacha.

Gidrotsilindrda muvozanat valfi o'rnatilgan bo'lib, u strelyani ko'tarish va tushirishning silliqligini ta'minlaydi.

Aylantirish mexanizmi

Aksial-porshenli gidromotor planetary reduktor orqali chiqish validagi kichik tishlini harakatga keltiradi, bunda kichik tishli ramaga mahkamlangan aylanma tayanchning tishli venasiga nisbatan aylanadi va kran qurilmasining aylana zonada (360°) aylanishi amalga oshiriladi.

Aylantirish mexanizmi tormozsizlantirish funktsiyasiga ega (kruk osmasini yukning aniq ustiga o'rnatish uchun), bufer klapani va normal yopiq turdagi tormoz bilan jihozlangan bo'lib, aylanishning silliqligi va ishonchliligini ta'minlaydi.

Aylanma tayanch 4 nuqtali kontaktli sharli aylanma tayanch bo'lib, yuqori yuk ko'tarish qobiliyati va uzoq xizmat muddati bilan ajralib turadi.

Ko'tarish mexanizmi

Ko'tarish mexanizmi asosiy ko'tarish mexanizmi (asosiy lebedka) va yordamchi ko'tarish mexanizmidan (yordamchi lebedka) iborat. Krukni ko'tarish va tushirish o'lchagli lebedka barabani orqali amalga oshiriladi, u aksial-porshenli gidromotor tomonidan planetary reduktor orqali harakatga keltiriladi. Motor va reduktor o'rtasida tormoz o'rnatilgan. Motor va reduktor o'rtasida tormoz o'rnatilgan. Asosiy lebedka yoki yordamchi lebedkani alohida boshqarish yoki lebedka va boshqa mexanizmlarning harakatlarini birlashtirish mumkin.

• Asosiy va yordamchi lebedkalar bir xil turdagi sozlanadigan motorlar va bir xil turdagi reduktorlardan foydalanadi. Asosiy lebedkada arqon o'ralishi cheklagichi o'rnatilgan.
• O'rnatilgan ikki bosqichli planetary reduktor ixcham konstruksiya, kichik vazn va yuqori ishonchlilik bilan ajralib turadi.

O'ralmaydigan yuqori mustahkamlikdagi arqon qo'llaniladi.

Arqon spetsifikatsiyasi:

• Diametr: φ17 mm
• Simlarning uzilishga chidamliligi: 1870 N/mm2
• Asosiy lebedka arqon uzunligi: 180 m
• Yordamchi lebedka arqon uzunligi: 110 m

Asosiy va yordamchi kruk osmalari

Asosiy kruk osması: 30 t yuk ko'tarish quvvati, 4 blokli, aylanadigan kruk, yukning krukdan ajralib ketishining oldini oluvchi qurilma va arqon uchun montaj ilmoqqa ega.

Yordamchi kruk osması: 3 t yuk ko'tarish quvvati, 1 blokli, aylanadigan kruk va yukning krukdan ajralib ketishining oldini oluvchi qurilmaga ega.

Kran mashinistining kabinasi

Kran mashinistining kabinasi metall karkasga ega, boshqariladigan bosh suyag'i bo'lgan o'tiradigan joy, shisha tozalagich, yuvish moslamasi, konditsioner va isitgich bilan jihozlangan. Barcha boshqaruv panellari kran mashinistining kabinasining old va yon qismlarida joylashgan. Ikki tutqich o'tiradigan joyning ikkala tomonida joylashgan. Kran mashinistining kabinasi keng ko'rish imkoniyati, keng ichki makon, oqilona joylashuv, go'zallik, ishlatish qulayligi, xavfsizlik va qulaylik bilan ajralib turadi.

Kran mashinistining kabinasi ko'tarish va tushirish mexanizmiga ega, oldinga yoki orqaga 0° dan 20° gacha burilishi mumkin. Bu kran mashinistining ko'rish imkoniyatini sezilarli darajada oshirish va ish intensivligini kamaytirish imkonini beradi.

Tayanchlar (Oporalar)

Tayanch konturi H-shakliga ega. Tayanchlar (yurish ramasining ko'ndalang nurlari va tayanchlar) qutili konstruksiyaga ega, past qotishmalı yuqori mustahkamlikdagi po'lat varag'laridan yasalgan, ularning modellashtirilishi va hisobi NX dasturiy ta'minoti yordamida amalga oshirilgan, shuning uchun tayanchlar yuqori yuk ko'tarish qobiliyatiga ega. Bir bo'limli tayanchlar qo'llaniladi. Tayanch bitta gidrotsilindr yordamida chiqariladi va tortiladi. Tayanchlar orasidagi katta masofa kranning umumiy barqarorligini ta'minlaydi. Kranni osish gidrotsilindrlarining uchlarida tayanch platinalari o'rnatilgan. Tayanchlarni boshqarish organlari shassining ikkala tomonida o'rnatilgan bo'lib, ular yordamida tayanchlarni sinxron ravishda chiqarish (tortish) va alohida tayanchni chiqarish (tortish) amalga oshirilishi mumkin.

Har bir kranni osish gidrotsilindrida ikki tomonlama gidravlik qulf o'rnatilgan bo'lib, ishning silliqligi va ishonchliligini ta'minlaydi.

Haydovchi kabinasi ostida beshinchi tayanch o'rnatilgan. Beshinchi tayanch chiqarilganda, 360° lik aylana zonada ishlash mumkin.

Kran mashinistining kabinasi ko'tarish va tushirish mexanizmiga ega, oldinga yoki orqaga 0° dan 20° gacha burilishi mumkin. Bu kran mashinistining ko'rish imkoniyatini sezilarli darajada oshirish va ish intensivligini kamaytirish imkonini beradi.

Gidravlik tizim

Ochiq turdagi gidravlik tizim, servo ta'sirli gidravlik boshqaruv tutqichlari va gidravlik proportsional boshqaruv tizimi qo'llaniladi, bu aylantirish mexanizmi, strelyani teleskopik yoyish mexanizmi, strelyani ko'tarish mexanizmi, asosiy ko'tarish mexanizmi, yordamchi ko'tarish mexanizmi va kran mashinistining kabinasini ko'tarish mexanizmini boshqarish imkonini beradi.

Quvurlarda qisqich halqali ifloslanishga qarshi rezbali ulagichlar qo'llaniladi, bu gidravlik tizimning ishlash tozaligi va yuqori ishonchliligini ta'minlaydi.

Quvvat manbai sifatida o'zgaruvchan ishlab chiqarish nasosi va ikkita tishli nasos qo'llaniladi. Ulardan o'zgaruvchan ishlab chiqarish nasosi asosiy ko'tarish mexanizmi, yordamchi ko'tarish mexanizmi, strelyani ko'tarish mexanizmi, strelyani teleskopik yoyish mexanizmi va kran mashinistining kabinasini ko'tarish mexanizmini ishlashi uchun mo'ljallangan, ikkita tishli nasos esa shassi gidravlik tizimi, aylantirish mexanizmi va konditsioner tizimini ishlashi uchun mo'ljallangan. Asosiy nasos boshqaruv magistraliga barqaror yog 'etkazib beradi.

Tayanchlarni chiqarish va tortish gidrotsilindrlarining chiqarilishi va kranni osish gidrotsilindrlarining harakati tutqichli gidravlik taqsimlagich yordamida amalga oshiriladi. Yangi turdagi pastki gidravlik taqsimlagichda bosim cheklash valfi o'rnatilgan bo'lib, u tayanch chiqarish gidrotsilindrining shtokining egilishining oldini olishi mumkin.

Tayanchlarni boshqarish organlari shassining ikkala tomonida o'rnatilgan bo'lib, ular yordamida tayanchlarni sinxron ravishda chiqarish (tortish) va alohida tayanchni chiqarish (tortish) amalga oshirilishi mumkin.

Elektr tizimi

Ikki simli elektr tizimi, doimiy kuchlanish 24 V. Kran ustki qismining elektr tizimiga quyidagilar kiradi:

• kran ustki qismining quvvat manbai,
• ishga tushirish kaliti,
• to'xtatish kaliti,
• quvvat ko'rsatkichi,
• kruk ko'tarish balandligi cheklagichining nazorat lampasi,
• beshinchi tayanchning ruxsat etilgan bosimidan oshishining nazorat lampasi,
• arqon o'ralishi cheklagichining nazorat lampasi,
• ortiqcha yuklash signal qurilmalari,
• kruk osmasining eng yuqori holatiga etganligi haqida,
• lebedka barabanida arqonning so'nggi 3 burilig'i qolganligi haqida,
• yoritish,
• ventilyator,
• shisha tozalagich,
• ovoz signali,
• kruk ko'tarish balandligi cheklagichi,
• asosiy lebedka arqon o'ralishi cheklagichi,
• yog 'sovutgich ventilyatori va boshqalar,

ular kranning xavfsiz ishlashi va qulay ish sharoitini ta'minlaydi.

Favqulodda vaziyatlarda kranning quvvatini o'chirish va xavfsizlikni ta'minlash uchun qizil rangdagi favqulodda to'xtash tugmasini bosish mumkin.

Xavfsizlik qurilmalari

Ushbu kran avtomatik yuk momenti cheklagichi (YMC) bilan jihozlangan. YMC displeyi va signal qurilmalari kran mashinistining kabinasida o'rnatilgan. Haqiqiy yuk momenti nominalning 90% ga etganda, YMC yorug'lik signali beradi va ovoz signali chalinadi. Haqiqiy yuk momenti nominalning 100% ga etganda, signal avtomatik ravishda beriladi, tegishli mexanizmlar o'chiradi va yuk momentini oshiradigan barcha operatsiyalar to'xtatiladi.

Raqamli suyuq kristall displeyda haqiqiy yuk momentining nominalga nisbati, strelya ningqi burchagi, strelya uzunligi, ishchi uchish, haqiqiy yuk, nominal yuk va boshqalar ko'rsatiladi.

Bundan tashqari, ish xavfsizligini ta'minlash uchun ushbu kranda quyidagi xavfsizlik qurilmalari o'rnatilgan:

• strelya ningqi burchagi ko'rsatkichi;
• kruk ko'tarish balandligi cheklagichi;
• yukning krukdan ajralib ketishining oldini oluvchi qurilma;
• arqon o'ralishi cheklagichi;
• beshinchi tayanchning ruxsat etilgan bosimidan oshishini signal beruvchi qurilma;
• ikki tomonlama gidravlik qulflar;
• muvozanat valflari;
• ortiqcha oqim valflari;
• kranni elektr uzatish liniyasiga xavfli yaqinlashishdan himoya qiluvchi asbob.

Konditsioner va isitgich

Kran mashinistining kabinasida avtomobil konditsioneri va isitgichi o'rnatilgan.
