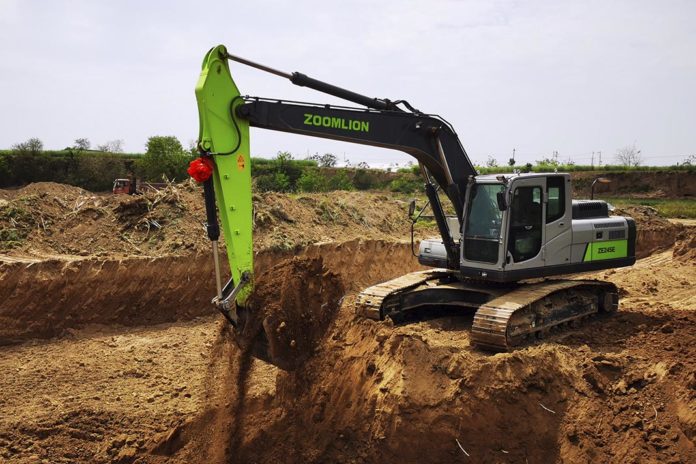

Dvigatel

Model …………………………………………………………………………… Dizel DVS B5.9-C (178 a.k.)
Turi ………………………………………………………………………………… 6 silindrli, to'rt taktli, suv bilan sovutiladigan, yuqori bosimli Common Rail elektr boshqaruvi, turbo zaryadlovchi, oraliq sovutish
Nominal quvvat ……………………………………………… 133 kVt (178 a.k.) / 2000 ayl./min
Maksimal aylanish momenti ……………………………… 800Nm / 1400 ayl./min
Silindr diametri × piston yurişi …………………………………………………… 107 × 124 mm
Ish hajmi ……………………………………………………………………… 6700 ml
Start Dvigateli …………………………………………………………………… 24 V
Generator ………………………………………………………………………………… 70A

Gidravlik Sistema

Asosiy nasos turi………………………………………………………O‘zgaruvchan ishlash hajmli egilgan disqli qo'shma pistonli nasoslar
Maksimal oqim…………………………………………………2 ×220L/min
Pilot nasos ………………………………………………………… Tishli nasos
Harakat Dvigateli ……………………………………………………  Ikki tezlikli, egilgan disqli pistonli Dvigatel, avtomatik tormoz klapani va stoyanchniy tormozi bilan
Aylantirish Dvigateli ……………………………………………… Egilgan disqli pistonli Dvigatel va avtomatik tormozi bilan
Ish uskunasining gidravlik konturi …………………………………………………………… 32,4 MPa (bosim ostida: 35,3 MPa)
Harakat tizimining gidravlik konturi …………………………………………………………… 34,3 MPa
Aylantirish tizimining gidravlik konturi ………………………………………………………………… 25,5 MPa
Pilot gidravlik kontur ……………………………3,9 MPa
Gidravlik silindrlar soni — silindr diametri × yuriş × piston shtokining diametri
Strelya (Boom) ………………………………………………………………………… 2-130 × 1315 × 90 mm
Rukoyat (Stick) ………………………………………………………………………… 1-140 × 1635 × 100 mm
Kovsh (Bucket) ……………………………………………………………………………… 1-130 × 1020 × 90 mm

Aylantirish Sistemasi

Haydov usuli ……………………………………………… To'liq gidravlik
Aylantirish Dvigateli ………………………………… Egilgan disqli pistonli Dvigatel va avtomatik tormozi bilan
Reduktor mexanizmi ……………………………………  Ikkilamchi planetar reduktor
Aylana halqasining moylanishi……………………………………………………… Moy vannali moylash
Aylantirish tormozi ………………………………………Ho'l turdagi ko'p diskli disk tormozi
Aylanish tezligi ……………………………………… 11,3 ayl./min

Harakat va Tormoz Sistemalari

Haydov usuli ……………………………………………………… To'liq gidravlik
Harakat Dvigateli ………………………………………………… Ikki tezlikli egilgan disqli pistonli Dvigatel, avtomatik tormoz klapani va stoyanchniy tormozi bilan
Reduktor mexanizmi ………………………………………… Planetar reduktor
Rulevoye upravleniye ……………………………………………   Ikki boshqarish рычаги bilan oyoq pedallari
Stoyanchniy tormoz ……………………………………………… Ho'l turdagi ko'p diskli tormoz
Maksimal tortish kuchi  …………………………   195 kN
Engish qobiliyati ……………………………………   35 ° (70%)
Harakat tezligi (past / yuqori) ……………… 3,4 / 5,2 km/soat

Gusenitsa Shassisi

X shaklidagi o'rta ramaning integral qismi chap va o'ng qismdagi yuqori mustahkamlikdagi yopiq qutili gusenitsalar bilan payvandlangan va sızdırmaz gusenitsa, moylanadigan tayanch g'ildiragi, yo‘naltirish g'ildiragi, prujinali amortizator bilan taranglik moslamasi, konsistental moy bilan moylanadigan va uch baravar taranglik moslamasi, tishli gusenitsa tayanchi bilan jihozlangan.

Gusenitsa ramasi ……………………………………………………………………………………… Qutili konstruksiya
Gusenitsa tayanchlari (har bir tomonda) ……………………………………………… 49
Tayanch g'ildiragi (har bir tomonda) ……………………………………………………… 8
Ko‘tarish g'ildiragi (har bir tomonda) …………………………………………………… 2

Sovutish suyuqligi va moy sig‘imi

Yoqilg‘i bakı (to‘ldirilgan) …………………………………………………………… 350 l
Sovutish suyuqligi (standart daraja) ………………………………… 30 l
Dvigatel moyi (standart daraja) ……………………………………………… 22 l
Aylantirish mexanizmi (standart daraja) ………………………………………… 4,0 l
Harakat mexanizmi (standart daraja) ………………………………  2 × 5.5L
Gidravlik sistema (standart daraja) ………………………………… 300 l
Gidravlik moy bakı (standart daraja) …………………………… 180 l

Ishlash Massasi

Ishlash massasi standart strelyani (5,85 m) va standart rukoyatni (3,045 m) o‘z ichiga oladi.
STD kovsh (1,2 m³), operator, moylash moyi, sovutish suyuqligi, gidravlik moy, yoqilg‘i bakı (to‘ldirilgan) va STD uskunasi.

Umumiy o‘lchamlari (standart rukoyat: 3,045 m)

A Umumiy uzunlik ……………………………………………………………… 9750 mm
B Umumiy kenglik ……………………………………………………………… 3190 mm
C Umumiy balandlik (strelya tepasigacha) ……………………………… 3245 mm
D Orqa qismning aylanish radiusi …………………………………………… 2840 mm
E Orqa qism uzunligi ……………………………………………………………… 2920 mm
F Kontrgewichtning yer balandligi ……………………………… 1080 mm
G Minimal yer balandligi ……………………………………… 440 mm
H Gusenitsaning erga tegilish uzunligi ……………………………………… 3660 mm
J Gusenitsa uzunligi …………………………………………………………… 4460 mm
K Iz kengligi ………………………………………………………………… 2590 mm

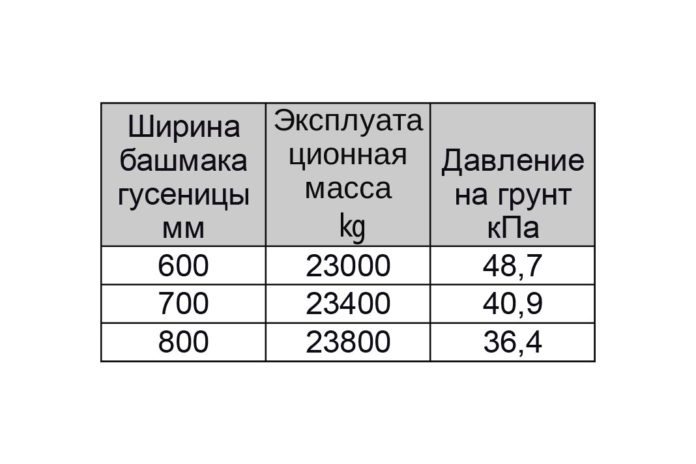

L Gusenitsa tayanch kengligi ………………………………………………… 600 mm
M Tish balandligi …………………………………………………………… 26 mm
N Umumiy balandlik (kabina tepasi) ……………………………………… 3045 mm
P Aylana platformasi kengligi …………………………………………………… 2720 mm

Umumiy o‘lchamlari (qisqa rukoyat 2,4 m)

A Umumiy uzunlik ………………………………………………………… 9810 mm
B Umumiy kenglik ……………………………………………………………… 3190 mm
C Umumiy balandlik (strelya tepasigacha) ……………………………… 3330 mm
D Orqa qismning aylanish radiusi ……………………………………… 2840 mm
E Orqa qism uzunligi ……………………………………………………………… 2920 mm
F Kontrgewichtning yer balandligi ……………………………… 1080 mm
G Minimal yer balandligi ……………………………………… 440 mm
H Gusenitsaning erga tegilish uzunligi ……………………………………… 3660 mm
J Gusenitsa uzunligi ………………………………………………………… 4460 mm
K Iz kengligi ………………………………………………………………… 2590 mm
L Gusenitsa tayanch kengligi …………………………………………………… 600 mm
M Tish balandligi …………………………………………………………… 26 mm
N Umumiy balandlik (kabina tepasi) ……………………………………… 3045 mm
P Aylana platformasi kengligi …………………………………………………… 2720 mm

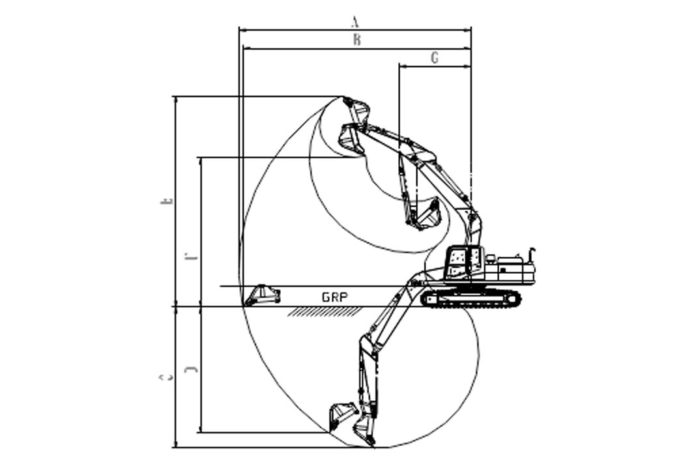

Ish diapazoni (standart rukoyat 3,045 m)

A Maksimal qazish radiusi ……………………………………… 10165 mm
B Ergaga tekkanda maksimal qazish radiusi ………………… 9990 mm
C Maksimal qazish chuqurligi ………………………………………… 6820 mm
D Vertikal maksimal qazish chuqurligi ………………………… 5980 mm
E Maksimal qazish balandligi ……………………………………… 10220 mm
F Maksimal to‘kish balandligi ……………………………………… 7345 mm
G Minimal burilish radiusi ……………………………………… 3160 mm
Kovshning maksimal qazish kuchi (ISO) ……………… 170 kN
Rukoyatning maksimal qazish kuchi (ISO) ………………… 125 kN

Ish diapazoni (qisqa rukoyat 2,4 m)

A Maksimal qazish radiusi …………………………………… 9585 mm
B Ergaga tekkanda maksimal qazish radiusi ……………… 9400 mm
C Maksimal qazish chuqurligi ……………………………………… 6190 mm
D Vertikal maksimal qazish chuqurligi ………………………… 4830 mm
E Maksimal qazish balandligi ……………………………………… 9890 mm
F Maksimal to‘kish balandligi …………………………………… 6940 mm
G Minimal burilish radiusi ……………………………………… 3295 mm
Kovshning maksimal qazish kuchi (ISO) …………… 155 kN
Rukoyatning maksimal qazish kuchi (ISO) ……………… 141 kN
